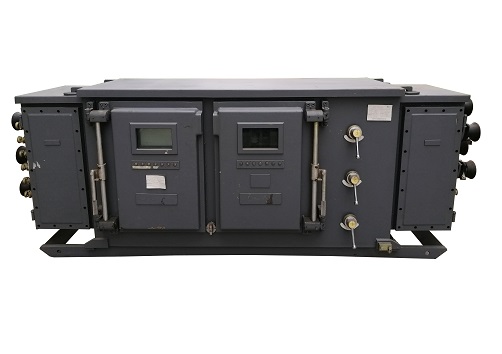

QJGZ3系列礦用隔爆兼本質安全型多回路高壓真空電磁起動器
一、概述
QJGZ3-□/3300-□礦用隔爆兼本質安全型多回路高壓真空電磁起動器（以下簡稱起動器）主要用于煤礦井下電壓3300V，頻率50Hz，最大電流400A供電線路中，作為綜合機械化采煤系統的電氣控制設備。主回路布置美觀合理，拆裝方便，控制系統采用可編程控制器，能夠完成起動器各種方式的控制。起動器保護功能齊全，當電路出現過載，短路，斷相等故障時，起動器迅速斷電對電路實行保護。此外 起動器還具有停饋電開關（我廠生產的饋電開關），不按設定的聯控方式起動時自停車等保護功能。
二、主要性能
（一）主要性能
1、漏電閉鎖保護動作值
|
額定電壓V
|
漏電閉鎖動作值kΩ
|
動作值允許誤差%
|
|
3300
|
100
|
+20
|
2、斷相保護特性
|
組別
|
動作界線
|
動作時間min
|
初始狀態
|
復位方式
|
|
Pb
|
一線（相）為零
二線（相）為1.15倍整定電流
|
<20
|
熱態
|
斷電或ENT鍵復位
|
3、過電流及反時限過載保護特性動作值
|
實際電流/整定電流
|
動作時間
|
起始狀態
|
復位方式
|
|
1.05
|
長期不動作
|
--
|
--
|
|
1.2
|
5min
|
熱態
|
斷電 或ENT鍵復位
|
|
1.5
|
1min
|
熱態
|
斷電 或ENT鍵復位
|
|
6.0
|
8s16s
|
熱態
|
斷電 或ENT鍵復位
|
（二）主要參數
1、主回路參數
a) 額定電壓： 3300V；
b) 額定電流： 300A；
c) 標準頻率： 50Hz；
d) 工作制： 長期工作制。
2、本質安全控制電路參數
a) Uo： 12VAC／7VDC
b) Io： 30mA／ 10mA ；
c) 分布電感： ≤1mH/km；
d) 分布電容： ≤0.1μF/km；
e) 電纜長度： ≤0.4km
g) 產品外殼及本安電路元器件最高表面溫度: ≤150℃
